产品类型：综合布线

应用范围： 一、综合布线定义 建筑物与建筑群综合布线系统是建筑物或建筑群内的传输网络，是建筑物内的信息高速路。

一、综合布线定义

建筑物与建筑群综合布线系统(generic cabling system for building and campus)是建筑物或建筑群内的传输网络，是建筑物内的“信息高速路”。它即使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，又使这些设备与外界通信网络相连接。它包括建筑物到外部网络或电话局线路上的连接点与工作区的话音和数据终端之间的所有电缆及相关联的布线部件。

综合布线系统是弱电工程施工公司智能化办公室建设数字化信息系统基础设施,是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。

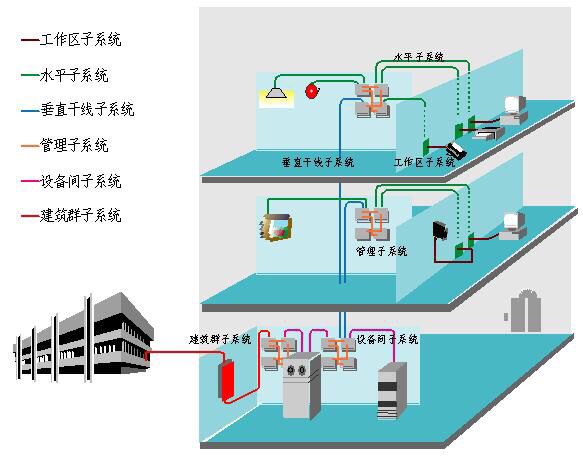

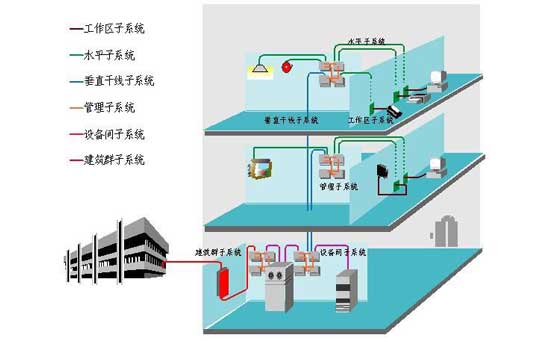

二、综合布线系统图

三、综合布线结构及组成

根据国际标准ISO11801的定义，结构化布线系统可由以下系统组成：

1、工作区子系统

目的是实现工作区终端设备与水平子系统之间的连接，由终端设备连接到信息插座的连接线缆所组成。由信息插座、插座盒、连接跳线和适配器组成。工作区子系统的设计主要考虑信息插座和适配器两个方面。

2、水平子系统，也称配线子系统

目的是实现信息插座和管理子系统(跳线架)间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。系统中常用的传输介质是4对UTP(非屏蔽双绞线)，它能支持大多数现代通信设备，并根据速率要去灵活选择线缆：在速率低于10M时一般采用4类或是5类双绞线;在速率为10~100M时一般采用5类或是6类双绞线;在速率高于100M时，采用光纤或是6类双绞线。

3、管理子系统

本子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。互连配线架根据不同的连接硬件分楼层配线架(箱)IDF和总配线架(箱)MDF，IDF可安装在各楼层的干线接线间，MDF一般安装在设备机房。

4、垂直干线子系统

目的是实现计算机设备、程控交换机(PBX)、控制中心与各管理子系统间的连接，是建筑物干线电缆的路由。该子系统通常是两个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施。系统由建筑物内所有的垂直干线多对数电缆及相关支撑硬件组成，以提供设备间总配线架与干线接线间楼层配线架之间的干线路由。常用介质是大对数双绞线电缆和光缆。

5、设备室子系统

本子系统主要是由设备间中的电缆、连接器和有关的支撑硬件组成，作用是将计算机、PBX、摄像头、监视器等弱电设备互连起来并连接到主配线架上。弱电工程施工公司设备包括计算机系统、网络集线器(Hub)、网络交换机(Switch)、程控交换机(PBX)、音响输出设备、闭路电视控制装置和报警控制中心等。

6、建筑群子系统

该子系统将一个建筑物的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上，是结构化布线系统的一部分，支持提供楼群之间通信所需的硬件。它由电缆、光缆和入楼处的过流过压电气保护设备等相关硬件组成，常用介质是光缆。
